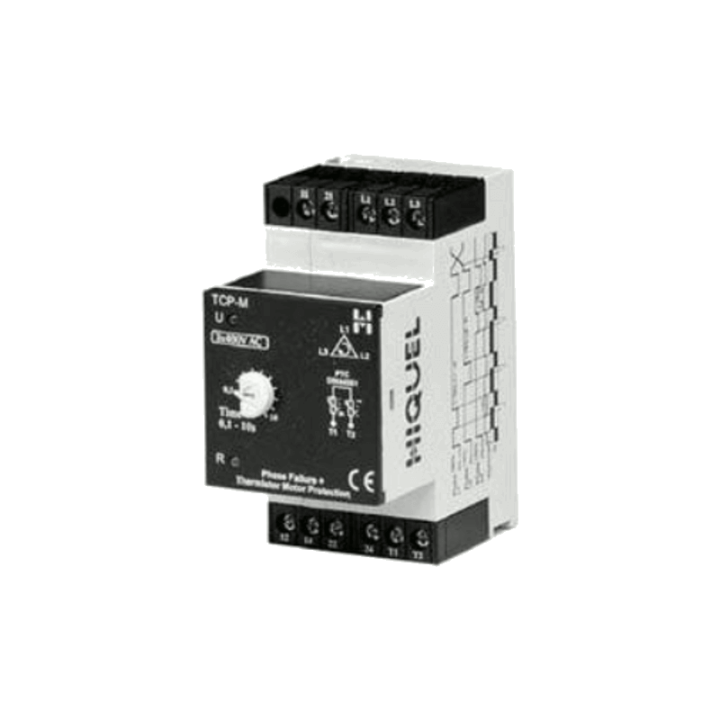

TCP_M 3x400V Controllo fasi

Relè di controllo per mancanza fase e protezione termistore R

Il TCP-M monitora la sequenza di fase, la mancanza di fase e la fase asimmetria e viene utilizzato con i sensori PTC per fornire sovratemperatura protezione per motori e altre apparecchiature. Quando la sequenza delle fasi è corretto, vengono rilevate tutte le fasi e attiva la resistenza dei sensori PTC

l'ingresso T1 - T2 è nel range corretto, il relè di uscita si eccita.

Alla perdita di una fase (> Vn x 0,75) o al rilevamento di un'asimmetria squilibrio >10%, o quando la resistenza dei sensori PTC supera il soglia di intervento (3100Ohm) inizia il tempo di reazione t.
