Nuovo

PY2007

Name: PY2007
Brand: IFM sensor
SKU: PY2007
Price: 1302.96 EUR
Availability: InStock

IFM sensor

1.302,96 €

Tasse incluse

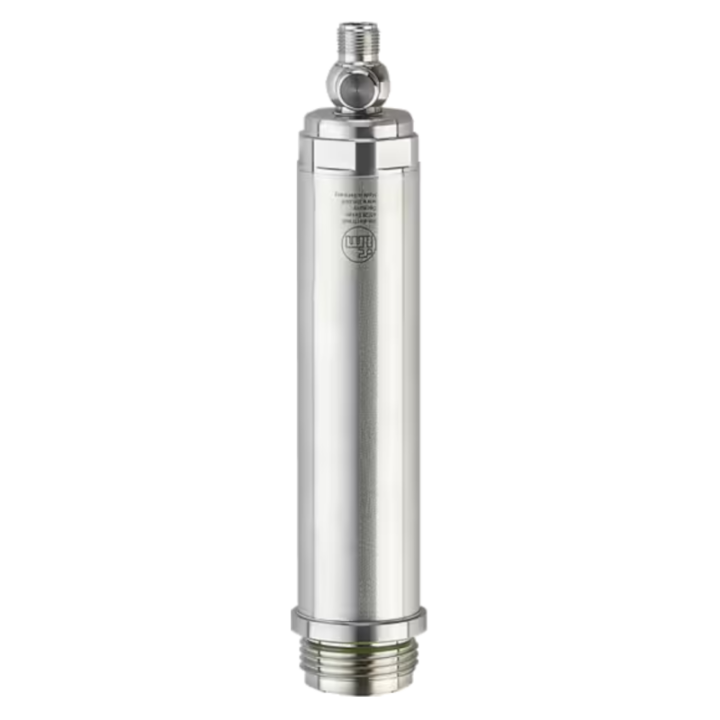

Sensore di pressione con cella di misura affiorante

PM-001BREA01 -E-ZVG/US

Ultimi articoli in magazzino

Consegna in 5-7 giorni lavorativi

Caratteristiche del prodotto

Numero totale di ingressi e uscite

numero delle uscite analogiche: 1

Campo di misura

-50...1000 mbar

-0,73...14,5 psi

-5...100 kPa

Raccordo a processo

collegamento filettato G 1 filettatura esterna con profilo di tenuta Aseptoflex Vario

Nota

G1 Gewinde nach ISO 228. Alternativ dichtend über rückwärtige Dichtkontur mit Dichtung in Anlehnung an DIN EN ISO 1179-2.

Applicazione

Particolarità

contatti dorati

Elemento di misura

cella di misura capacitiva in ceramica

Applicazione

membrana affiorante per l'industria alimentare e delle bevande

Fluidi

Fluidi viscosi e pulverolenti; Fluidi liquidi e gassosi

Temperatura del fluido[°C]

-25...85; (125: < 1 h)

Min. pressione di scoppio

30000 mbar

435 psi

3000 kPa

Resistenza a pressione

10000 mbar

145 psi

1000 kPa

Resistenza al vuoto[mbar]

-1000

Tipo di pressione

pressione relativa

Senza spazi

MAWP per applicazioni secondo CRN[bar]

Dati elettrici

Tensione di esercizio[V]	18...30 DC
Min. resistenza di isolamento[MΩ]	100; (500 V DC)
Classe di isolamento	III
Protezione da inversione di polarità	si
Watchdog integrato	si

2 fili
Corrente assorbita[mA]	3,5...21,5
Tempo di ritardo disponibilità[s]	1

3 fili
Corrente assorbita[mA]	< 45
Tempo di ritardo disponibilità[s]	0,5

Ingressi/Uscite

Numero totale di ingressi e uscite

numero delle uscite analogiche: 1

Uscite

Numero totale uscite	1
Segnale di uscita	segnale analogico; (configurabile)
Numero delle uscite analogiche	1
Uscita analogica corrente[mA]	4...20; (graduabile)
Carico max[Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
Resistente a cortocircuito	si
Resistente a sovraccarico	si

Campo di misura/regolazione

Campo di misura

-50...1000 mbar

-0,73...14,5 psi

-5...100 kPa

Punto iniziale analogico

-50...800 mbar

-0,73...11,6 psi

-5...80 kPa

Punto finale analogico

150...1000 mbar

2,18...14,5 psi

15...100 kPa

In intervalli di

0,5 mbar

0,01 psi

0,05 kPa

Impostazione di fabbrica

ASP = 0,0 mbar

AEP = 1000 mbar

Precisione / Deriva

Ripetibilità[% dell'intervallo di misura]

< ± 0,1; (con variazioni di temperatura < 10 K; Turn down 1:1)

Deriva parametri[% dell'intervallo di misura]

< ± 0,2; (linearità inclusa isteresi e ripetibilità, regolazione del punto limite secondo DIN EN IEC 62828-1)

Deriva della linearità[% dell'intervallo di misura]

< ± 0,15; (Turn down 1:1)

Deriva dell'isteresi[% dell'intervallo di misura]

< ± 0,15; (Turn down 1:1)

Stabilità nel tempo[% dell'intervallo di misura]

< ± 0,1; (Turn down 1:1; ogni anno)

Deriva totale per il campo di temperatura

Campo di temperatura	deriva totale
-25...15 °C	Deriva parametri ± 0,05 % dell'intervallo / 10 K
15...80 °C	Deriva parametri
80...125 °C	Deriva parametri ± 0,1 % dell'intervallo / 10 K

Indicazioni su precisione / deriva

per ulteriori dati, vedere la sezione Diagrammi e grafici

Tempi di reazione

Damping uscita analogica dAA[s]

0...4

2 fili
Tempo di aggiornamento uscita analogica[ms]	30

3 fili
Tempo di aggiornamento uscita analogica[ms]	7

Interfacce

Interfaccia di comunicazione

IO-Link

Tipo di trasmissione

COM2 (38,4 kBaud)

Versione IO-Link

1.1

Profili

Smart Sensor - SSP 3.1	Measuring Sensor
Common - I&D	Identification and Diagnosis

Modo SIO

Classe richiesta per porta master

Dati di processo analogici

Min. tempo di ciclo del processo[ms]

3,2

DeviceID supportati

Modo operativo	DeviceID
default	1112

Condizioni ambientali

Temperatura ambiente[°C]	-25...80
Temperatura di immagazzinamento[°C]	-40...100
Grado di protezione	IP 67; IP 68; IP 69K

Test / Certificazioni

EMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Resistenza agli urti

DIN EN 60068-2-27

50 g (11 ms)

Resistenza alle vibrazioni

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF[anni]

364

Certificazione UL

Numero di certificazione UL

J025

Dati meccanici

Peso[g]	555,8
Corpo	cilindrico
Dimensioni[mm]	Ø 34 / L = 186,4
Materiali	1.4404 (AISI 316L); 1.4301 (acciaio inox / AISI 304); PBT
Materiali a contatto con il fluido	ceramica (99,9 % Al2 O3); 1.4435 (acciaio inox AISI 316L) aspetto superficiale: Ra 0,4 µm / Rz = 4 µm; PTFE
Min. cicli di pressione	100 milioni
Coppia di serraggio[Nm]	35
Raccordo a processo	collegamento filettato G 1 filettatura esterna con profilo di tenuta Aseptoflex Vario
