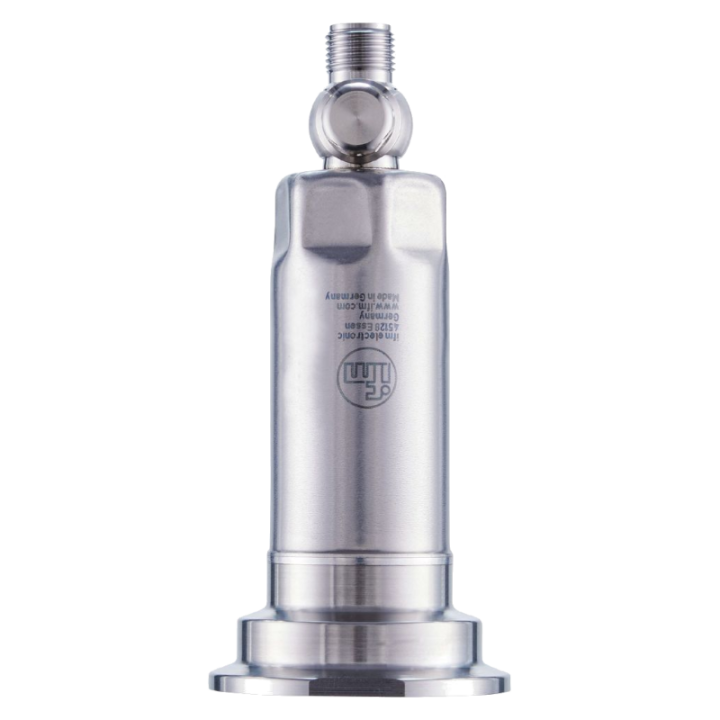

PM1114

Name: PM1114
Brand: IFM sensor
SKU: PM1114
Price: 793.98 EUR
Availability: InStock

IFM sensor

793,98 €

Tasse incluse

Sensore di pressione con cella di misura affiorante

PM-016-REZ01-E-ZVG/US

Ultimi articoli in magazzino

Consegna in 5-7 giorni lavorativi

Caratteristiche del prodotto

Numero totale di ingressi e uscite

numero delle uscite digitali: 1; numero delle uscite analogiche: 1

Campo di misura

-1...16 bar

-14,6...232 psi

-0,1...1,6 MPa

Raccordo a processo

Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)

Applicazione

Particolarità

contatti dorati

Elemento di misura

cella di misura capacitiva in ceramica

Monitoraggio della temperatura

Applicazione

membrana affiorante per l'industria alimentare e delle bevande

Fluidi

Fluidi viscosi e pulverolenti; Fluidi liquidi e gassosi

Temperatura del fluido[°C]

-25...150

Min. pressione di scoppio

150 bar

2175 psi

15 MPa

Resistenza a pressione

75 bar

1085 psi

7,5 MPa

Indicazioni per la resistenza alla pressione

tenere conto la resistenza alla pressione della staffa utilizzata e della guarnizione usata per il collegamento del morsetto

Resistenza al vuoto[mbar]

-1000

Tipo di pressione

pressione relativa; vuoto

Senza spazi

MAWP per applicazioni secondo CRN

16 bar

1,6 MPa

Dati elettrici

Tensione di esercizio[V]	18...30 DC
Min. resistenza di isolamento[MΩ]	100; (500 V DC)
Classe di isolamento	III
Protezione da inversione di polarità	si
Watchdog integrato	si

2 fili
Corrente assorbita[mA]	3,5...21,5
Tempo di ritardo disponibilità[s]	1

3 fili
Corrente assorbita[mA]	< 45
Tempo di ritardo disponibilità[s]	0,5

Ingressi/Uscite

Numero totale di ingressi e uscite

numero delle uscite digitali: 1; numero delle uscite analogiche: 1

Uscite

Numero totale uscite	2
Segnale di uscita	segnale analogico; IO-Link; (configurabile)
Numero delle uscite digitali	1; (IO-Link)
Numero delle uscite analogiche	1
Uscita analogica corrente[mA]	4...20; (graduabile)
Carico max[Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
Resistente a cortocircuito	si
Resistente a sovraccarico	si

Campo di misura/regolazione

Campo di misura

-1...16 bar

-14,6...232 psi

-0,1...1,6 MPa

Punto iniziale analogico

-1...12,8 bar

-14,6...185,6 psi

-0,1...1,28 MPa

Punto finale analogico

2,2...16 bar

32...232 psi

0,22...1,6 MPa

In intervalli di

0,01 bar

0,2 psi

0,001 MPa

Impostazione di fabbrica

ASP = 0,0 bar

AEP = 16,0 bar

Precisione / Deriva

Ripetibilità[% dell'intervallo di misura]

< ± 0,1; (con variazioni di temperatura < 10 K; Turn down 1:1)

Deriva parametri[% dell'intervallo di misura]

< ± 0,2; (linearità inclusa isteresi e ripetibilità, regolazione del punto limite secondo DIN EN IEC 62828-1)

Deriva della linearità[% dell'intervallo di misura]

< ± 0,15; (Turn down 1:1)

Deriva dell'isteresi[% dell'intervallo di misura]

< ± 0,15; (Turn down 1:1)

Stabilità nel tempo[% dell'intervallo di misura]

< ± 0,1; (Turn down 1:1; ogni anno)

Coefficiente di temperatura punto zero[% dell'intervallo per 10 K]

0...70 °C

Coefficiente di temperatura intervallo[% dell'intervallo per 10 K]

0...70 °C

Deriva totale per il campo di temperatura

Campo di temperatura	deriva totale
-25...15 °C	Deriva parametri ± 0,05 % dell'intervallo / 10 K
15...80 °C	Deriva parametri
80...150 °C	Deriva parametri ± 0,1 % dell'intervallo / 10 K

Indicazioni su precisione / deriva

per ulteriori dati, vedere la sezione Diagrammi e grafici

Tempi di reazione

Damping uscita analogica dAA[s]

0...4

2 fili
Tempo di aggiornamento uscita analogica[ms]	30

3 fili
Tempo di aggiornamento uscita analogica[ms]	7

Interfacce

Interfaccia di comunicazione

IO-Link

Tipo di trasmissione

COM2 (38,4 kBaud)

Versione IO-Link

1.1

Standard SDCI

IEC 61131-9

Profili

Smart Sensor - SSP 3.1	Measuring Sensor
Common - I&D	Identification and Diagnosis

Modo SIO

Classe richiesta per porta master

Dati di processo analogici

Min. tempo di ciclo del processo[ms]

3,2

Risoluzione IO-Link pressione[bar]

0,005

Dati di processo IO-Link (ciclici)

Commutazione	lunghezza bit
pressione	16
Stato del dispositivo	4

Funzioni IO-Link (acicliche)

Tag specifico per l'applicazione; temperatura interna

DeviceID supportati

Modo operativo	DeviceID
default	661

Condizioni ambientali

Temperatura ambiente[°C]	-25...80
Temperatura di immagazzinamento[°C]	-40...100
Grado di protezione	IP 67; IP 68; IP 69K

Test / Certificazioni

EMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Resistenza agli urti

DIN EN 60068-2-27

50 g (11 ms)

Resistenza alle vibrazioni

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF[anni]

323

Indicazioni per la certificazione

certificato di fabbrica disponibile per il download su www.factory-certificate.ifm

Certificazione UL

Numero di certificazione UL	J055
Numero file UL	E174189

Dati meccanici

Peso[g]	392
Corpo	cilindrico
Dimensioni[mm]	Ø 30,2 / L = 111,4
Materiali	1.4404 (AISI 316L); PBT
Materiali a contatto con il fluido	ceramica (99,9 % Al2 O3); 1.4435 (acciaio inox AISI 316L) aspetto superficiale: Ra < 0,4 µm / Rz = 4 µm; PTFE
Min. cicli di pressione	100 milioni
Raccordo a processo	Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)
