- Nuovo

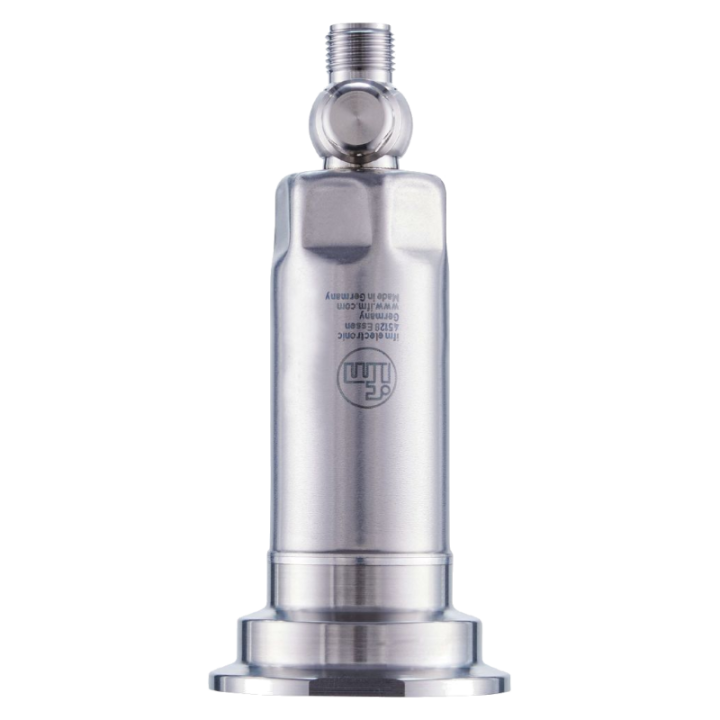

PM1115 immagini
PM1115
Prezzo:
775,68 €
Tasse incluse
Sensore di pressione con cella di misura affiorante
PM-006-REZ01-E-ZVG/US
Caratteristiche del prodotto
| Numero totale di ingressi e uscite | numero delle uscite digitali: 1; numero delle uscite analogiche: 1 | |||
| Campo di misura |
|
|||
| Raccordo a processo | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) |
Applicazione
| Particolarità | contatti dorati | |||
| Elemento di misura | cella di misura capacitiva in ceramica | |||
| Monitoraggio della temperatura | no | |||
| Applicazione | membrana affiorante per l'industria alimentare e delle bevande | |||
| Fluidi | Fluidi viscosi e pulverolenti; Fluidi liquidi e gassosi | |||
| Temperatura del fluido[°C] | -25...150 | |||
| Min. pressione di scoppio |
|
|||
| Resistenza a pressione |
|
|||
| Indicazioni per la resistenza alla pressione |
|
|||
| Resistenza al vuoto[mbar] | -1000 | |||
| Tipo di pressione | pressione relativa; vuoto | |||
| Senza spazi | si | |||
| MAWP per applicazioni secondo CRN |
|
Dati elettrici
| Tensione di esercizio[V] | 18...30 DC |
| Min. resistenza di isolamento[MΩ] | 100; (500 V DC) |
| Classe di isolamento | III |
| Protezione da inversione di polarità | si |
| Watchdog integrato | si |
| 2 fili | |
|---|---|
| Corrente assorbita[mA] | 3,5...21,5 |
| Tempo di ritardo disponibilità[s] | 1 |
| 3 fili | |
|---|---|
| Corrente assorbita[mA] | < 45 |
| Tempo di ritardo disponibilità[s] | 0,5 |
Ingressi/Uscite
| Numero totale di ingressi e uscite | numero delle uscite digitali: 1; numero delle uscite analogiche: 1 |
Uscite
| Numero totale uscite | 2 |
| Segnale di uscita | segnale analogico; IO-Link; (configurabile) |
| Numero delle uscite digitali | 1; (IO-Link) |
| Numero delle uscite analogiche | 1 |
| Uscita analogica corrente[mA] | 4...20; (graduabile) |
| Carico max[Ω] | 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) |
| Resistente a cortocircuito | si |
| Resistente a sovraccarico | si |
Campo di misura/regolazione
| Campo di misura |
|
|||
| Punto iniziale analogico |
|
|||
| Punto finale analogico |
|
|||
| In intervalli di |
|
|||
| Impostazione di fabbrica |
|
Precisione / Deriva
| Ripetibilità[% dell'intervallo di misura] | < ± 0,1; (con variazioni di temperatura < 10 K; Turn down 1:1) | ||||||||
| Deriva parametri[% dell'intervallo di misura] | < ± 0,2; (linearità inclusa isteresi e ripetibilità, regolazione del punto limite secondo DIN EN IEC 62828-1) | ||||||||
| Deriva della linearità[% dell'intervallo di misura] | < ± 0,15; (Turn down 1:1) | ||||||||
| Deriva dell'isteresi[% dell'intervallo di misura] | < ± 0,15; (Turn down 1:1) | ||||||||
| Stabilità nel tempo[% dell'intervallo di misura] | < ± 0,1; (Turn down 1:1; ogni anno) | ||||||||
| Deriva totale per il campo di temperatura |
|
||||||||
| Indicazioni su precisione / deriva | per ulteriori dati, vedere la sezione Diagrammi e grafici |
Tempi di reazione
| Damping uscita analogica dAA[s] | 0...4 |
| 2 fili | |
|---|---|
| Tempo di aggiornamento uscita analogica[ms] | 30 |
| 3 fili | |
|---|---|
| Tempo di aggiornamento uscita analogica[ms] | 7 |
Interfacce
| Interfaccia di comunicazione | IO-Link | ||||||
| Tipo di trasmissione | COM2 (38,4 kBaud) | ||||||
| Versione IO-Link | 1.1 | ||||||
| Standard SDCI | IEC 61131-9 | ||||||
| Profili |
|
||||||
| Modo SIO | no | ||||||
| Classe richiesta per porta master | A | ||||||
| Dati di processo analogici | 3 | ||||||
| Min. tempo di ciclo del processo[ms] | 3,2 | ||||||
| Risoluzione IO-Link pressione[bar] | 0,002 | ||||||
| Dati di processo IO-Link (ciclici) |
|
||||||
| Funzioni IO-Link (acicliche) | Tag specifico per l'applicazione; temperatura interna | ||||||
| DeviceID supportati |
|
Condizioni ambientali
| Temperatura ambiente[°C] | -25...80 |
| Temperatura di immagazzinamento[°C] | -40...100 |
| Grado di protezione | IP 67; IP 68; IP 69K |
Test / Certificazioni
| EMC |
|
||||
| Resistenza agli urti |
|
||||
| Resistenza alle vibrazioni |
|
||||
| MTTF[anni] | 323 | ||||
| Indicazioni per la certificazione |
|
||||
| Certificazione UL |
|
Dati meccanici
| Peso[g] | 393,6 |
| Corpo | cilindrico |
| Dimensioni[mm] | Ø 30,2 / L = 111,4 |
| Materiali | 1.4404 (AISI 316L); PBT |
| Materiali a contatto con il fluido | ceramica (99,9 % Al2 O3); 1.4435 (acciaio inox AISI 316L) aspetto superficiale: Ra < 0,4 µm / Rz = 4 µm; PTFE |
| Min. cicli di pressione | 100 milioni |
| Raccordo a processo | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) |
Osservazioni
| Quantità | 1 pezzo |
Collegamento elettrico
| Connettore | 1 x M12; codifica: A; Contatti: 4, dorato |
diagrammi e curve
influenza della temperatura ambiente sulla precisione
