Nuovo

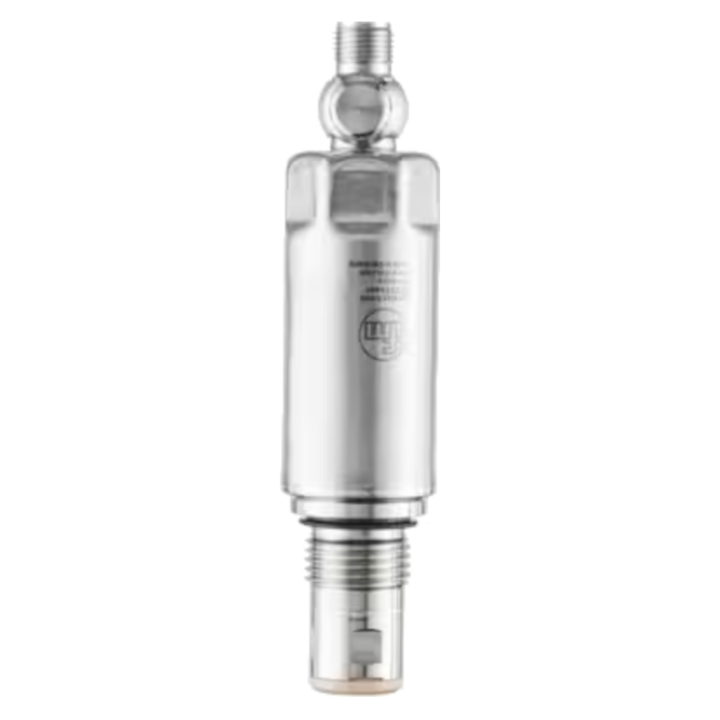

PM1507

Name: PM1507
Brand: IFM sensor
SKU: PM1507
Price: 744.2 EUR
Availability: InStock

IFM sensor

744,20 €

Tasse incluse

Sensore di pressione con cella di misura affiorante

PM-001-REA12-A-ZVG/US

Ultimi articoli in magazzino

Consegna in 5-7 giorni lavorativi

Caratteristiche del prodotto

Numero totale di ingressi e uscite

numero delle uscite digitali: 1; numero delle uscite analogiche: 1

Campo di misura

-50...1000 mbar

-0,73...14,5 psi

-5...100 kPa

Raccordo a processo

collegamento filettato G 1/2 filettatura esterna guarnizione conica - 34,5 mm

Applicazione

Particolarità

contatti dorati

Elemento di misura

cella di misura capacitiva in ceramica

Monitoraggio della temperatura

Applicazione

membrana affiorante per l'industria alimentare e delle bevande

Fluidi

Fluidi viscosi e pulverolenti; Fluidi liquidi e gassosi

Temperatura del fluido[°C]

-25...150

Min. pressione di scoppio

40000 mbar

580 psi

4000 kPa

Resistenza a pressione

20000 mbar

290 psi

2000 kPa

Resistenza al vuoto[mbar]

-1000

Tipo di pressione

pressione relativa

Senza spazi

MAWP per applicazioni secondo CRN

1 bar

0,1 MPa

Dati elettrici

Tensione di esercizio[V]	18...30 DC
Min. resistenza di isolamento[MΩ]	100; (500 V DC)
Classe di isolamento	III
Protezione da inversione di polarità	si
Watchdog integrato	si

2 fili
Corrente assorbita[mA]	3,5...21,5
Tempo di ritardo disponibilità[s]	< 1

3 fili
Corrente assorbita[mA]	< 45
Tempo di ritardo disponibilità[s]	< 0,5

Ingressi/Uscite

Numero totale di ingressi e uscite

numero delle uscite digitali: 1; numero delle uscite analogiche: 1

Uscite

Numero totale uscite	2
Segnale di uscita	segnale analogico; IO-Link; (configurabile)
Numero delle uscite digitali	1; (IO-Link)
Numero delle uscite analogiche	1
Uscita analogica corrente[mA]	4...20; (graduabile; 1:5)
Carico max[Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
Resistente a cortocircuito	si
Resistente a sovraccarico	si

Campo di misura/regolazione

Campo di misura

-50...1000 mbar

-0,73...14,5 psi

-5...100 kPa

Punto iniziale analogico

-50...800 mbar

-0,73...11,6 psi

-5...80 kPa

Punto finale analogico

150...1000 mbar

2,18...14,5 psi

15...100 kPa

In intervalli di

1 mbar

0,01 psi

0,1 kPa

Impostazione di fabbrica

ASP = 0,0 bar

AEP = 1000 mbar

Monitoraggio della temperatura

Campo di misura

-25...150 °C

-13...302 °F

Precisione / Deriva

Ripetibilità[% dell'intervallo di misura]

< ± 0,1; (con variazioni di temperatura < 10 K; Turn down 1:1)

Deriva parametri[% dell'intervallo di misura]

< ± 0,5; (linearità inclusa isteresi e ripetibilità, regolazione del punto limite secondo DIN EN IEC 62828-1)

Deriva della linearità[% dell'intervallo di misura]

< ± 0,15; (Turn down 1:1)

Deriva dell'isteresi[% dell'intervallo di misura]

< ± 0,15; (Turn down 1:1)

Stabilità nel tempo[% dell'intervallo di misura]

< ± 0,1; (Turn down 1:1; ogni anno)

Deriva totale per il campo di temperatura

Campo di temperatura	deriva totale
-25...15 °C	Deriva parametri ± 0,05 % dell'intervallo / 10 K
15...80 °C	Deriva parametri
80...150 °C	Deriva parametri ± 0,1 % dell'intervallo / 10 K

Indicazioni su precisione / deriva

per ulteriori dati, vedere la sezione Diagrammi e grafici

Monitoraggio della temperatura
Precisione[K]	± 2,5 K + (0,045 x (temperatura ambiente - temperatura del fluido))
Ripetibilità[K]	± 0,2
Risoluzione[K]	0,2

Tempi di reazione

Damping uscita analogica dAA[s]

0...4

2 fili
Tempo di aggiornamento uscita analogica[ms]	30

3 fili
Tempo di aggiornamento uscita analogica[ms]	7

Monitoraggio della temperatura
Dinamica di risposta T05 / T09[s]	< 10 / < 45; (DIN EN 60751 acqua; > 0,9 m/s)

Interfacce

Interfaccia di comunicazione

IO-Link

Tipo di trasmissione

COM2 (38,4 kBaud)

Versione IO-Link

1.1

Standard SDCI

IEC 61131-9

Profili

Common - I&D	Identification and Diagnosis
Function	Measurement data, standard resolution

Modo SIO

Classe richiesta per porta master

A; (con PIN 2 non collegato: B)

Min. tempo di ciclo del processo[ms]

4,5

Risoluzione IO-Link pressione[mbar]

0,2

Risoluzione IO-Link temperatura[K]

0,2

Dati di processo IO-Link (ciclici)

Commutazione	lunghezza bit
pressione	16
Temperatura	16
Stato del dispositivo	4

Funzioni IO-Link (acicliche)

Tag specifico per l'applicazione; temperatura interna

DeviceID supportati

Modo operativo	DeviceID
default	1534

Condizioni ambientali

Temperatura ambiente[°C]	-25...80
Temperatura di immagazzinamento[°C]	-40...100
Grado di protezione	IP 67; IP 68; IP 69K

Test / Certificazioni

EMC

DIN EN 61326-1

Resistenza agli urti

DIN EN 60068-2-27

50 g (11 ms)

Resistenza alle vibrazioni

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF[anni]

322

Certificazione UL

Numero di certificazione UL	J069
Numero file UL	E174189

Dati meccanici

Peso[g]	265,9
Corpo	cilindrico
Dimensioni[mm]	Ø 30,2 / L = 129,3
Materiali	1.4404 (AISI 316L); PTFE; FKM
Materiali a contatto con il fluido	ceramica (99,9 % Al2 O3); 1.4435 (acciaio inox AISI 316L) aspetto superficiale: Ra < 0,4 µm / Rz = 4 µm; PEEK; PTFE
Min. cicli di pressione	100 milioni
Coppia di serraggio[Nm]	25
Raccordo a processo	collegamento filettato G 1/2 filettatura esterna guarnizione conica - 34,5 mm
