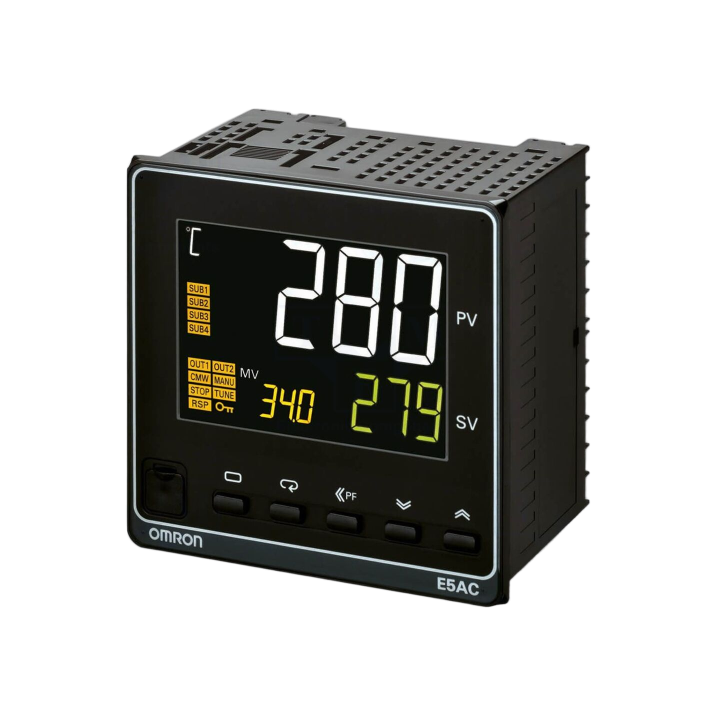

E5AC-CQ4A5M-000

Name: E5AC-CQ4A5M-000
Brand: Omron
SKU: E5AC-CQ4A5M-000
Price: 687.49 EUR
Availability: BackOrder

687,49 €

Tasse incluse

Modulo di automazione: regolatore; temperatura; -1999÷9999; E5AC

In ordine

Modulo di automazione: regolatore; temperatura; -1999÷9999; E5AC

Specifiche tecniche

Produttore	OMRON
Tipo di modulo di automazione	regolatore
Genere di sensore di temperatura	JPt100, Pt100, termocoppia B, termocoppia C, termocoppia E, termocoppia J, termocoppia K, termocoppia L, termocoppia N, termocoppia PLII, termocoppia R, termocoppia S, termocoppia T, termocoppia U
Parametro controllato	temperatura
Ambito del parametro controllato	-1999...9999
Genere di uscita 1	0...20mA, 4...20mA
Genere di uscita 2	SSR
Regolazione per uscita 1	2PID, ON-OFF
Montaggio	sul pannello
Serie del produttore	E5AC
Tensione di alimentazione	100...240V AC
Modalità di programmazione	tastiera
Dimensione del foro di montaggio	92x92mm
Classe di tenuta	IP20, IP66 (dalla fronte)
Proprietà d'ingresso 1	analogici di tensione, analogico di corrente
Genere di display utilizzato	LCD
Altezza del display 1	25mm
Altezza del display 2	15mm
Funzioni supplementari	controllo di riscaldamento o di raffreddamento
Uscite	blocchi a vite
Dimensioni esterne	96x96x64mm
Temperatura di lavoro	-10...55°C
