SHIELD ARDUINO - IN/OUT

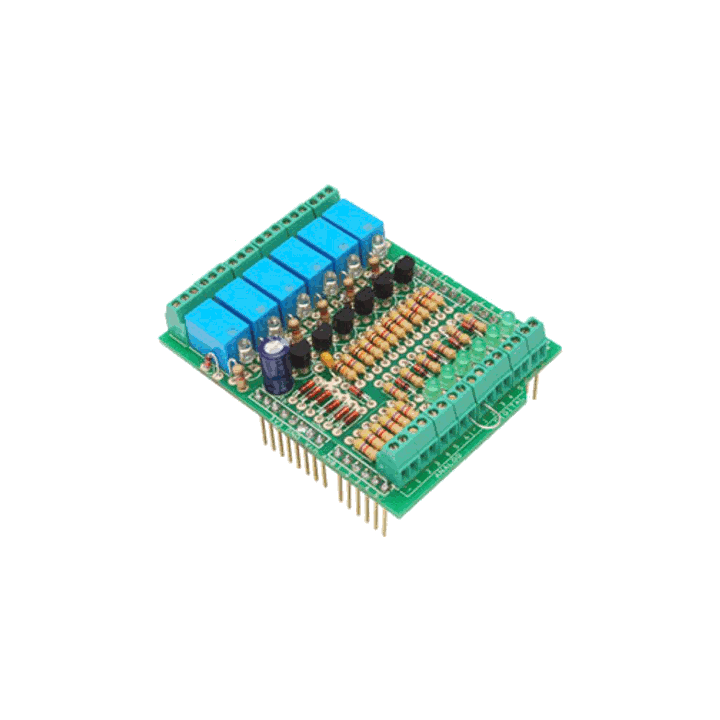

Shield che consente ad Arduino di comandare 6 utilizzatori mediante rel? ed acquisire lo stato di 6 ingressi analogici e 6 digitali. Gli ingressi digitali e le uscite a rel? dispongono di un LED che ne segnala lo stato. Le linee di I/O sono collegate alle corrispondenti di Arduino mediante pin-strip a passo 2,54 mm. La scheda viene alimentata direttamente dal modulo Arduino, che fornisce i 5 volt ricavati dal proprio regolatore fra i contatti 5V e GND. I mini-rel? della Shield funzionano a 12 volt, quindi affinch? i rel? funzionino correttamente bisogna alimentare il modulo Arduino con un alimentatore esterno in grado di fornire questa tensione. La scheda pu? essere utilizzata in tantissime applicazioni e in tantissimi modi. Trovate in questa pagina un piccolo sketch di esempio per gestire gli I/O tramite comandi seriali. Dimensioni (mm): 68x53.
