Indicatore di livello audio - K2284

Caratteristiche :

Indicatore di livello audio LED kit

Questo kit ha cinque punti LED logaritmici

Il KA2284 ? il nucleo ed ? caratterizzato come segue:

1. uscita costante di corrente

2. una tensione di funzionamento larga (3.5V - 12V)

3. circuito ALC senza diodo telescopicamente o transistor

4. il livello di luminosit? in ampiezza pu? essere regolata

5.Chips: KA2284

6.PCB Dimensioni scheda: 40X19mm

7.Questo ? un kit elettronico che utilizza il KA2284, ? necessaria una certa esperienza di saldatura.

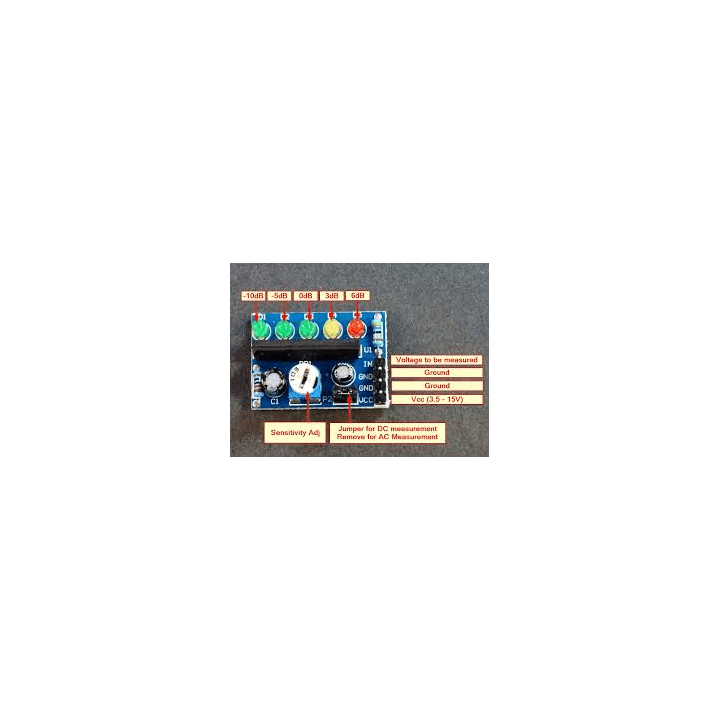

Il PCB (Printed Circuit Board) viene fornita con il kit fai da te e ha bisogno di essere saldato. Tutte le parti elettroniche necessarie sono fornite, si prega di fare riferimento alle immagini per maggiori dettagli.

Tutte le resistenze sono 0,25W film metallico, L'immagine ? per l'illustrazione.

Pacchetto compreso: tutti i componenti per costruire questo kit 1 x scheda PCB (il colore sar? spedito fuori da casuale) 2 connettori X XH2.54-2P curva 2 X XH2.54-2P Linea 1 X 100R film metallico del resistore 1 X 10kr pellicola metallica resistore 1 X 1 X 2.2UF 10UF 1 X blu e bianco potenziometro 1 X KA2284 5 x 5 mm diffuso verde 1 x 5 mm diffusa schema rosso elettrico (kit contiene due cavi lunghi 150 millimetri
